A Purelux Multi-Switch műszerfal-vezérlő egy nagyon sokoldalú és kényelmes kapcsolópanel akár nyolc különböző elektromos eszköz (lámpák, jelzőfények, motorventilátor vagy akár ülésfűtés) vezérlésére. A kapcsolópanel segítségével például az első, hátsó és oldalsó munkalámpa, valamint a jelzőfény külön vezérelhető a munkagépben, és az összes lámpa kapcsolói kényelmesen egy helyen vannak. A lámpák egyenként be- és kikapcsolhatók, a középső kapcsolóval pedig a panel mögé telepített összes eszköz egyszerre kikapcsolható. A kapcsolópanelhez csatlakoztatott összes lámpa (és más eszközök is) folyamatosan bekapcsolható (azaz a gombot egy kattintással be- és kikapcsolhatja), pillanatnyilag (a lámpa kigyullad, ha a gombot lenyomva tartja) vagy villoghat.

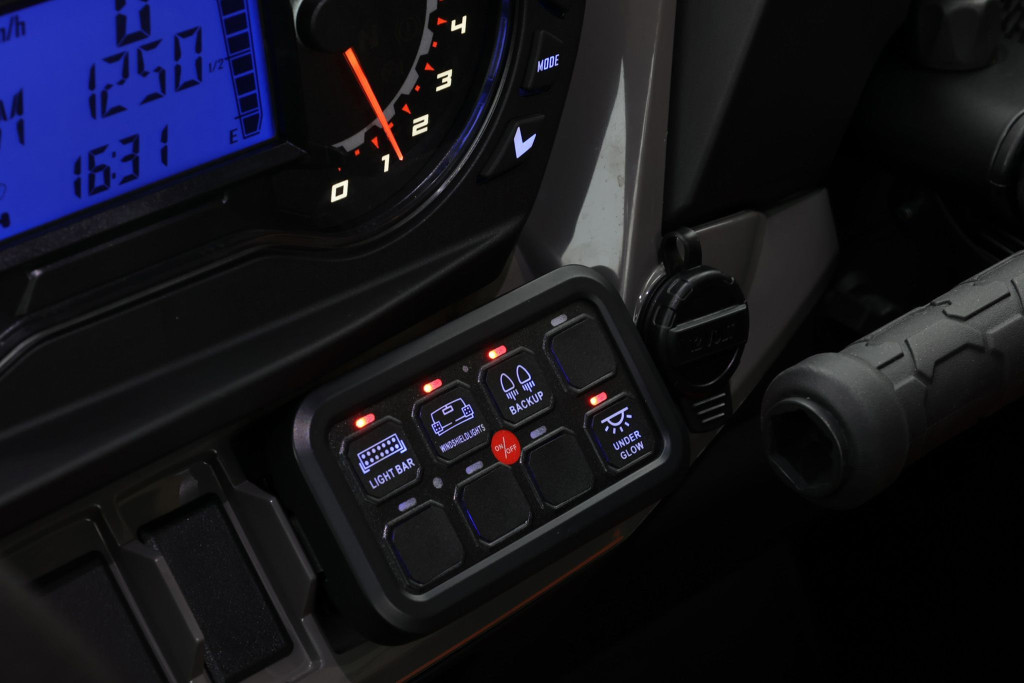

A kapcsolópanel RGB háttérvilágítással rendelkezik, amely automatikusan alkalmazkodik a környezet fényerejéhez, amelynek színe a szem kedvére választható. A háttérvilágítás a "Mode" kapcsoló egyszeri megnyomásával is kikapcsolható. Összesen 45 különböző képmatricát és öt fekete, önvágó matricát tartalmaz a kapcsolók jelölésére. Ily módon az egyes eszközökhöz vagy lámpákhoz szánt kapcsoló megjelölhető a félreértések elkerülése érdekében. A háttérvilágításnak köszönhetően a kapcsolón lévő szimbólum sötétben is tisztán világít.
A kapcsolópanelről a mögötte csatlakoztatott összes lámpa folyamatosan, pillanatnyilag (az alsó gomb megnyomásával) vagy villogva világíthat. A funkció a panel közepén található Mode gomb gyors kétszeri megnyomásával módosítható, majd a kapcsoló feletti led jelzőfények villogni kezdenek. Ezután nyomja meg azt a kapcsolót, amelynek funkcióját módosítani szeretné. Így például nincs szükség külön villogó relére a lámpák villogásához! Ha egy gombhoz egy adott funkciót rendelnek, az a panel memóriájában marad a jövőre nézve.
JEGYZET! A kapcsolópanel névleges értéke 600 W @12V és 1200 W @24V. Az egyidejűleg bekapcsolt elektromos készülékek teljesítménye tehát összesen 600W (vagy 1200W) lehet. Az 1. és 2. áramkör 30 A maximális áramerősséget képes ellenállni, a 3. és 4. áramkör 20 A, az 5. és 6. áramkör 10 A, a 7. és 8. áramkör pedig 5 A áramot. Minden áramkörnek saját biztosítékai vannak a vezérlődobozban.
Mi van a csomagban?
- Kapcsolópanel (8 kapcsoló)
- Biztosítékdoboz
- Hibaáram-védelem (60A)
- 4 pólusú kábel
- 2 pólusú kábel
- Tápkábel
- 2 különböző rögzítővas a kapcsolópanelhez
- Biztosítékdoboz rögzítővas
- 50 címkéző matrica a gombok címkézéséhez
- Csavarkészlet
- Kötegelő
- Kézikönyv
Műszaki információk

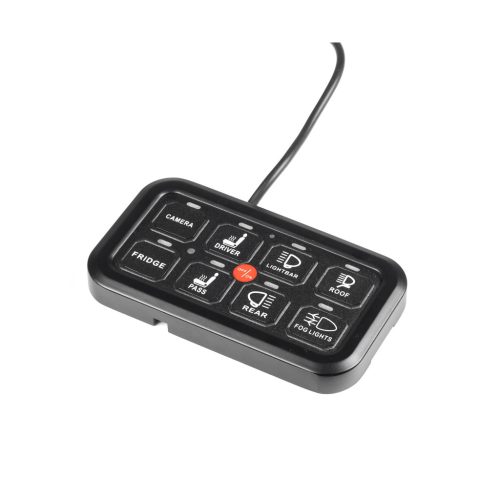

Kapcsolópanel Purelux Multi-Switch műszerfal-vezérlő, 10-30V
Cél: akár 8 elektromos eszköz működtetése ugyanarról a kapcsolópanelről
Lehetővé teszi pl. kiegészítő lámpákat, oldalsó és hátsó munkalámpák és a jelzőpanel külön használatra
Üzemi feszültség: 10-30 V
Névleges teljesítmény: 600W @12V, 1200W @24V
Maximális áramerősség: 60 A
50 jelölőmatricát tartalmaz
Kapcsolópanel mérete: 116 x 66 x 14 mm (Sz x Ma x Mé)
IP besorolás: IP65
Üzemi hőmérséklet: -40 és +105°C között
Jóváhagyások: CE jelöléssel
Garancia: 12 hónap
Csatlakoztatási utasítások
Tápellátás: Csatlakoztassa a fő tápkábelt (piros) a jármű akkumulátorához vagy más rögzített tápegységéhez a hibaáram-védőkapcsolóhoz, a hibaáram-védőkapcsolótól a biztosítékdobozhoz a pirossal jelölt rögzítési ponthoz. Csatlakoztassa a földelő kábel egyik végét (fekete) pl. a jármű vázához vagy más rögzített földelési ponthoz, a másik végét pedig a biztosítékdobozban feketével jelölt földelési ponthoz.
A kapcsolópanel csatlakoztatása: Csatlakoztassa a mellékelt 4 tűs kábel egyik végét a kapcsolópanelhez, a másik végét pedig a biztosítékdoboz megjelölt csatlakozójához.
Gerjesztő áram: A biztosítékdoboz a kívánt felhasználásnak megfelelően gerjesztőárammal táplálható: ha nem szeretné, hogy a kapcsoló mögé szerelt eszközök a jármű működése nélkül működjenek, akkor ajánlatos a gerjesztőáram-kábelt például egy szivargyújtóhoz vagy a gyújtáskapcsoló aljához csatlakoztatni. Ha viszont azt kívánják, hogy a panelhez csatlakoztatott eszközök a jármű kikapcsolt állapotában is használhatók legyenek, akkor ajánlatos a gerjesztőáramot közvetlenül az autó akkumulátorának pozitív pólusához vagy egy másik rögzített tápegységhez csatlakoztatni. Csatlakoztassa a gerjesztő tápkábel 2 pólusú csatlakozóját a biztosítékdobozhoz.
Fontos! A biztosíték melletti piros LED jelzőfény jelzi, ha a biztosíték kiégett.
Lámpák (vagy más elektromos eszközök) csatlakoztatása: Csatlakoztassa a kívánt lámpákat a biztosítékdobozban található 1-8 kimenetekhez. Jegyezze fel az egyes áramkörök maximális lehetséges áramerősségét, és csatlakoztassa a csatlakoztatandó eszközt egy megfelelő teljesítményű áramkimenethez.
A kapcsolópanel további jellemzői - a folyamatos tápellátás mellett a kapcsolók programozhatók úgy, hogy egyszeri vakugombként vagy folyamatosan villogó villogó funkcióként működjenek: Az üzemmód megváltoztatásához kövesse az alábbi utasításokat: 1. lépés: Kapcsolja be a kapcsolópanelt. 2. lépés: Nyomja meg kétszer gyorsan a "Mode" gombot, és a kapcsolók feletti LED-jelzők villogni kezdenek. 3. lépés: Nyomja meg azt a kapcsolót, amelynek funkcióját módosítani szeretné. 4. lépés: Tesztelje a működést. Ha az üzemmód nem változott, indítsa újra a kapcsolópanelt, és ismételje meg az 1-3. lépéseket.
