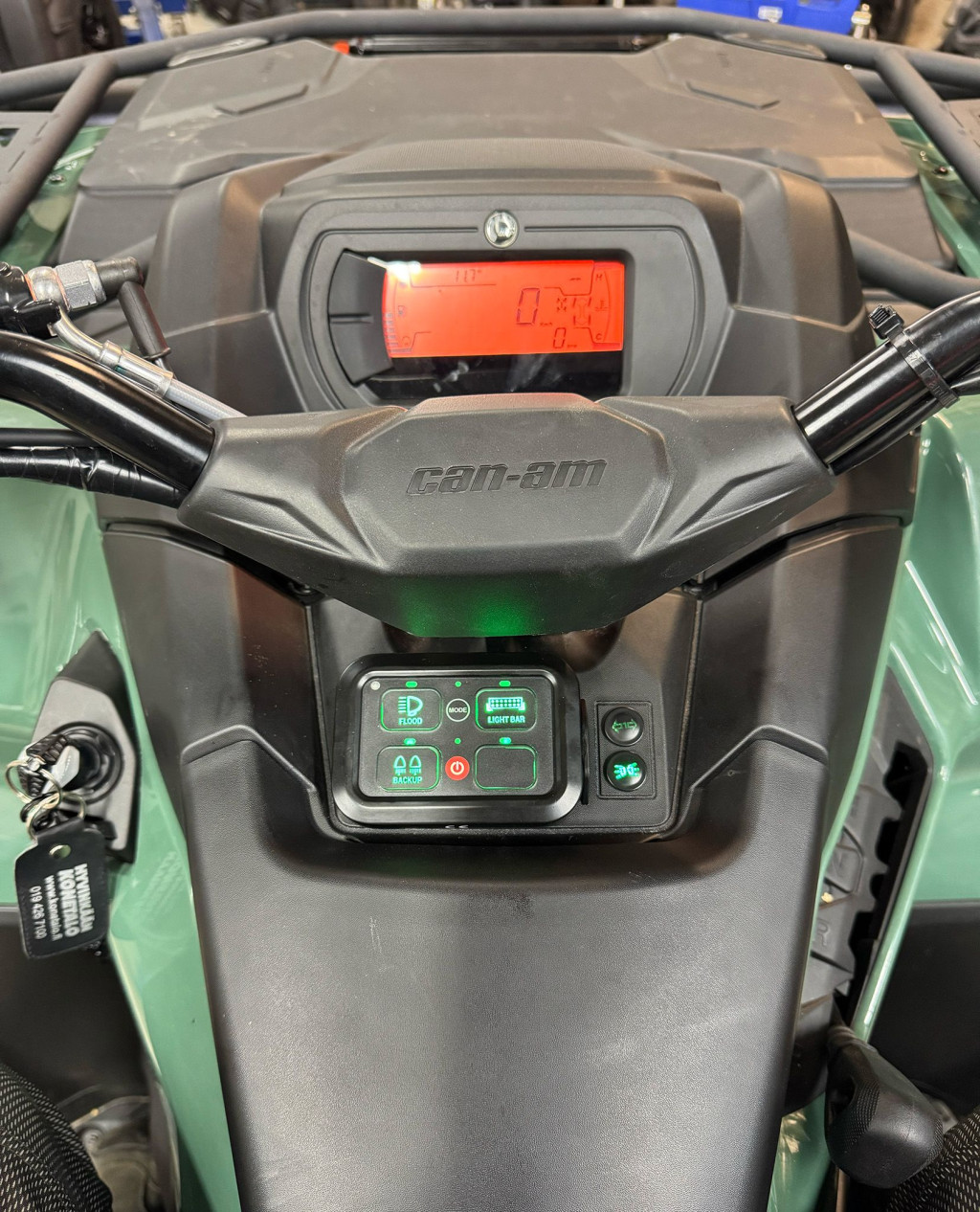

A Purelux Multi-Switch műszerfal-vezérlő egy nagyon sokoldalú és kényelmes kapcsolópanel négy különböző elektromos eszköz (lámpák, jelzőfények, motorventilátor vagy akár ülésfűtés) vezérlésére. A kapcsolópanel segítségével pl. a munkagépben külön vezérelheti az első, hátsó és oldalsó munkalámpákat, valamint a jelzőfényt, és az összes lámpa kapcsolói kényelmesen egy helyen vannak. A lámpák egyenként be- és kikapcsolhatók, a középső kapcsolóval pedig a panel mögé telepített összes eszköz egyszerre kikapcsolható. A kapcsolópanelhez csatlakoztatott összes lámpa (és más eszközök is) folyamatosan bekapcsolható (azaz a gombot egy kattintással be- és kikapcsolhatja), pillanatnyilag (a lámpa kigyullad, ha a gombot lenyomva tartja) vagy villoghat.
A kapcsolópanel RGB háttérvilágítással rendelkezik, amely automatikusan alkalmazkodik a környezet fényerejéhez, amely a "Mode" kapcsoló egyszeri megnyomásával is kikapcsolható. Összesen 45 különböző képmatricát és öt fekete, önvágó matricát tartalmaz a kapcsolók jelölésére. Ily módon az egyes eszközökhöz vagy lámpákhoz szánt kapcsoló megjelölhető a félreértések elkerülése érdekében. A háttérvilágításnak köszönhetően a kapcsolón lévő szimbólum sötétben is tisztán világít.
A kapcsolópanelről a mögötte csatlakoztatott összes lámpa folyamatosan, pillanatnyilag (az alsó gomb megnyomásával) vagy villogva világíthat. A funkció a panel közepén található Mode gomb gyors kétszeri megnyomásával módosítható, majd a kapcsoló feletti led jelzőfények villogni kezdenek. Ezután nyomja meg azt a kapcsolót, amelynek funkcióját módosítani szeretné. Így például nincs szükség külön villogó relére a lámpák villogásához! Ezenkívül a panel kényelmes memória funkcióval van felszerelve, azaz ugyanabban az üzemmódban kapcsolja be a lámpákat, mint az áramellátás kikapcsolása előtt.
FIGYELEM! A kapcsolópanel névleges értéke 480 W @12V és 960 W @24V. Az egyidejűleg bekapcsolt elektromos készülékek teljesítménye tehát összesen 480 W (vagy 960 W) lehet. Az 1. áramkör 30 A, a 2. áramkör 20 A, a 3. áramkör 10 A, a 4. áramkör pedig 5 A maximális áramerősséget képes ellenállni. Minden áramkörnek saját biztosítéka van a vezérlődobozban.
Műszaki adatok
Termék: Kapcsolópanel Purelux Multi-Switch műszerfal-vezérlő, 10-30V
Cél: 4 elektromos eszköz használata ugyanarról a kapcsolópanelről
Lehetővé teszi pl. a kiegészítő lámpák, az oldalsó és hátsó munkalámpák és a jelzőpanel külön-külön történő használatát
Üzemi feszültség: 10-30 V
Névleges teljesítmény: 480W @ 12V, 960W @ 24V
Maximális áramerősség: 40 A
50 jelölő matricát tartalmaz
IP besorolás: IP65
Üzemi hőmérséklet: -40 és +105°C között
Jóváhagyások: CE-jelölés
Módosítás: Memória funkció a panelen
Garancia: 12 hónap
Mi van a csomagban?
- Kapcsolópanel (4 kapcsoló)
- Biztosítékdoboz
- Hibaáram-védelem (40A)
- 4 pólusú kábel
- 2 pólusú kábel
- Tápkábel
- 2 különböző rögzítővas a kapcsolópanelhez
- Biztosítékdoboz rögzítővas
- 50 címkéző matrica a gombok címkézéséhez
- Csavarkészlet
- Kötözők
- Használati utasítás
Csatlakoztatási útmutató
Tápellátás: Csatlakoztassa a fő tápkábelt (piros) a jármű akkumulátoráról vagy más rögzített tápegységről a hibaáram-védőkapcsolóhoz, a hibaáram-védőkapcsolótól pedig a biztosítékdobozhoz a pirossal jelölt rögzítési pontig. Csatlakoztassa a földelő kábel másik végét (fekete) pl. a jármű vázához vagy más rögzített földelési ponthoz, a másik végét pedig a biztosítékdobozban feketével jelölt földelési ponthoz.
A kapcsolópanel csatlakoztatása: Csatlakoztassa a mellékelt 4 tűs kábel egyik végét a kapcsolópanelhez, a másik végét pedig a biztosítékdoboz megjelölt csatlakozójához.
Gerjesztő áram: A biztosítékdoboz a kívánt felhasználásnak megfelelően gerjesztőárammal táplálható: ha nem szeretné, hogy a kapcsoló mögé szerelt eszközök a jármű működése nélkül működjenek, akkor ajánlatos a gerjesztőáram-kábelt például egy szivargyújtóhoz vagy a gyújtáskapcsoló aljához csatlakoztatni. Ha ismét
ha azt szeretné, hogy a panelhez csatlakoztatott eszközök (lámpák stb.) kikapcsolt jármű mellett is használhatók legyenek, akkor a gerjesztő áramot közvetlenül az autó akkumulátorának pozitív pólusához vagy más rögzített tápegységhez kell csatlakoztatni. Csatlakoztassa a gerjesztő tápkábel 2 pólusú csatlakozóját a biztosítékdobozhoz.
Figyelem! A biztosíték melletti piros LED jelzőfény jelzi, ha a biztosíték kiégett.
Lámpák (vagy más elektromos eszközök) csatlakoztatása: Csatlakoztassa a kívánt lámpákat a biztosítékdobozban található 1-4 kimenethez. Jegyezze fel az egyes áramkörök maximális lehetséges áramerősségét, és csatlakoztassa a csatlakoztatandó eszközt egy megfelelő teljesítményű áramkimenethez.
A kapcsolópanel további jellemzői - a folyamatos tápellátás mellett a kapcsolók programozhatók úgy, hogy egyszeri vakugombként vagy folyamatosan villogó villogó funkcióként működjenek: Az üzemmód megváltoztatásához kövesse az alábbi utasításokat: 1. lépés: Kapcsolja be a kapcsolópanelt. 2. lépés: Nyomja meg kétszer gyorsan a "Mode" gombot, és a kapcsolók feletti LED-jelzők villogni kezdenek. 3. lépés: Nyomja meg azt a kapcsolót, amelynek funkcióját módosítani szeretné. 4. lépés: Tesztelje a működést. Ha az üzemmód nem változott, indítsa újra a kapcsolópanelt, és ismételje meg az 1-3. lépéseket.
